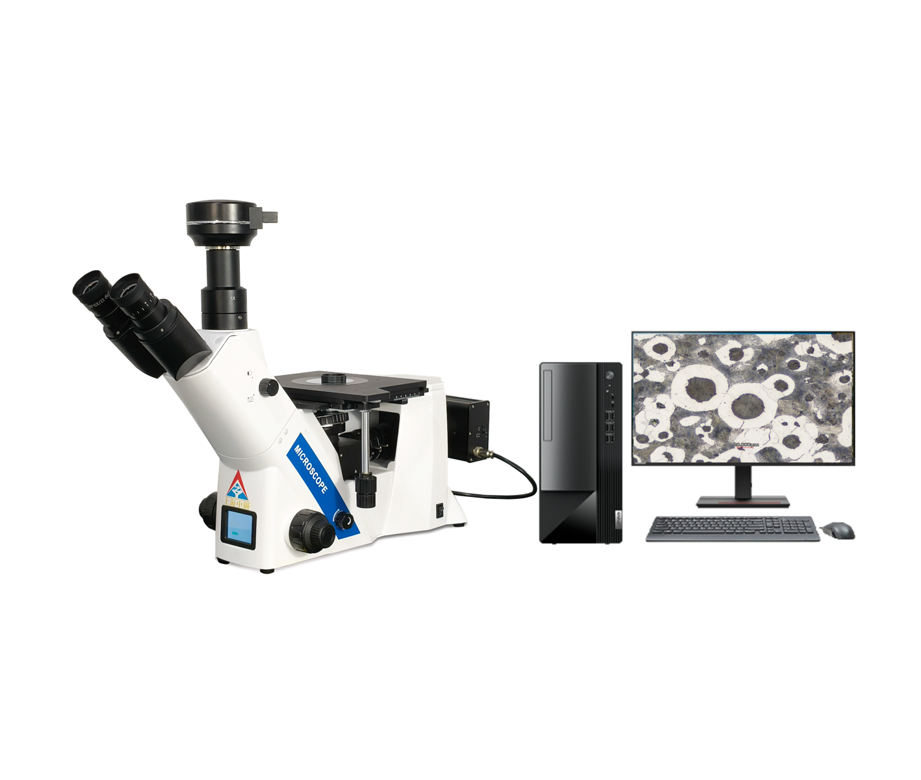

金相显微分析系统-金相显微镜

一、技术证书：

二、简单介绍：

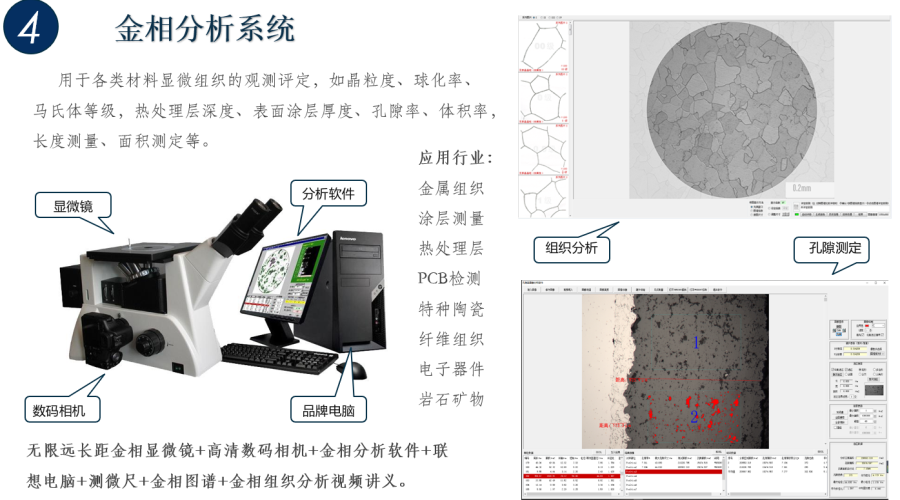

6XC系列用于鉴别和分析各种金属和合金的组织结构。该仪器无限远光学系统与模块化的功能设计理念，实现偏光观察、暗场观察等功能。可广泛用于工厂、学校和科研部门。是金属材料检验、铸件质量的鉴定及金属材料处理后的金相组织的分析研究等工作的良好工具。

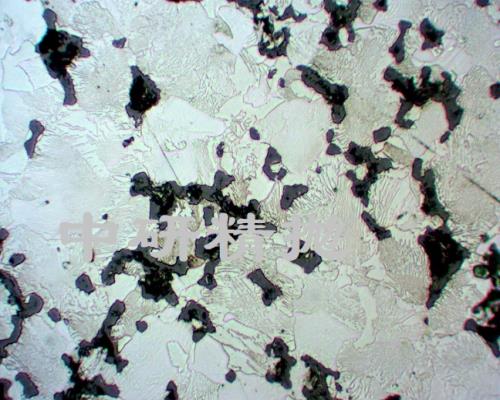

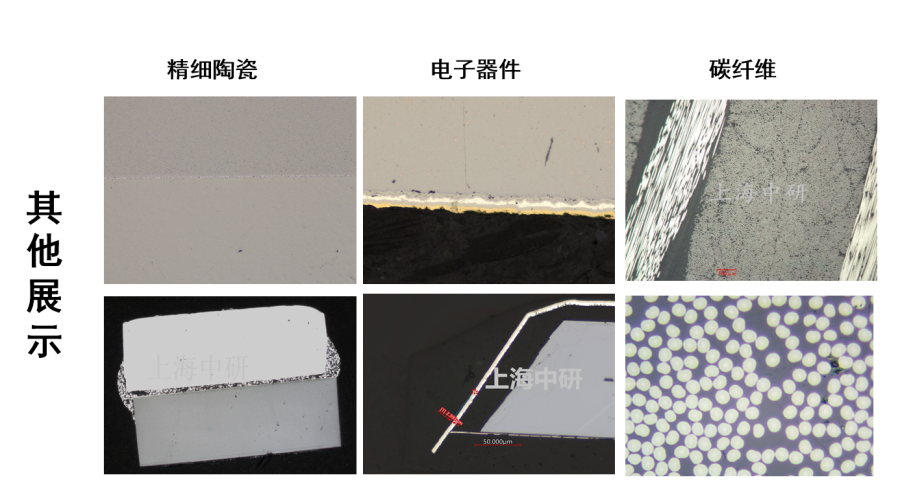

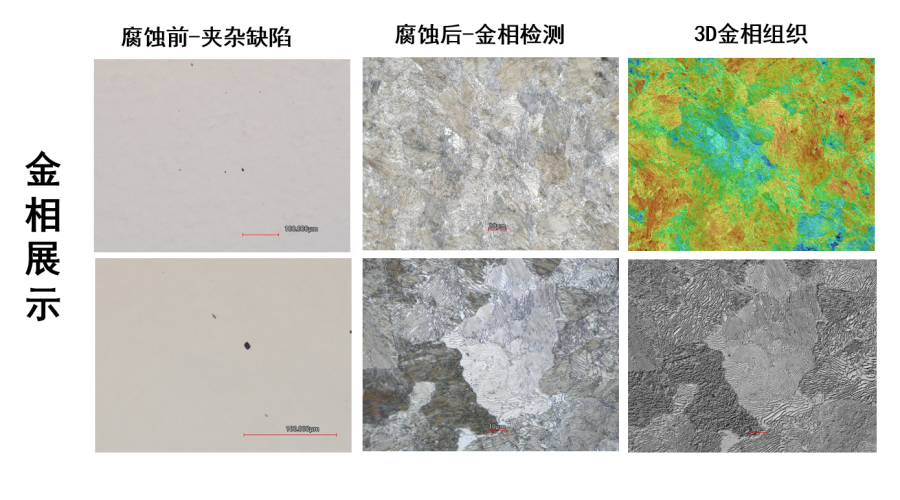

三、检测实例：

四、技术规格：

型号		6XC-ST（倒置）		7XC-ST（正置）
物镜 (无限远长工作距离平场消色差物镜)	明场	PL L5X/0.10 工作距离：26.12 mm
		PL L10X/0.25 工作距离：20.2 mm
		PL L20X/0.40 工作距离：8.80 mm
		PL L50X/0.70 工作距离：3.68 mm
		PL L100X/0.85（干式Dry）工作距离：0.40 mm
目镜		大视野 WF10X(视场数Φ22mm)
目镜筒		45度倾斜,瞳距调节范围53~75mm.
转换器		五孔，钢球轴承，内定位
照明系统		6V30W卤素灯，亮度可调	12V50W卤素灯，亮度可调
		内置视场光阑、孔径光阑与拉板式起偏器
载物台		机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm.（圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф12mm.)
载物片座		一只
式样压片		一只
载物片		一只
滤色片		三片（黄、绿、蓝）
校准尺			一只
成像物镜			一只（0.5X）
成像机			一只（500万高清相机）
联想电脑			一套
选配：
		明场	暗场
目镜		分划目镜10X（Φ22mm）
适配镜		0.5X带分划尺,格值0.1mm/格
数码相机接头		单反数码相机接口《CANON(EF) NIKON( F)
物镜		PL L5X/0.10 工作距离：26.12 mm	PL L40X/0.60 工作距离：3.00 mm
		PL L40X/0.60 工作距离：3.68 mm	PL L60X/0.70 工作距离：1.90 mm
		PL L60X/0.70 工作距离：3.18 mm	PL L80X/0.80 工作距离：0.80mm
		PL L80X/0.80 工作距离：1.28 mm	PL L100X/0.85 工作距离：0.22 mm
